一、應用范圍 ???????
濟南思明特開發的電機外殼水壓試驗機可以進行防爆電機外殼、電機端蓋的水壓試驗、耐壓試驗、密封試驗等。設備采用計算機軟件控制試驗壓力、試驗時間等參數，可以自動記錄試驗壓力曲線，打印試驗報告。

二、設備構成
1.水壓試驗機打壓裝置，采用大流量增壓泵打壓。壓力1.5Mpa，可任意調節。
2.壓緊裝置，采用液壓站自動壓緊。最高噸位達到400T的壓力。
3.推車輸送裝置。可以將被測試防爆外殼放到推車上自由移動。
4.充水裝置，快速大流量充水。
1、配備控制裝置，可輕松實現輸出壓力、時間任意可調、可控。
2、技術先進，結構設計合理。自動壓緊無需人工操作壓緊。
3、可配備自動數據采集系統，觀察壓力曲線，打印報告。保存壓力測試數據到excel表格。方便以后查閱。
1、數據記錄：可選擇人工記錄與電腦記錄。
2、最大壓力：0-2Mpa（壓力范圍可選），壓力在一定范圍內可以調節。
2、最大夾緊力：400T壓力，可以根據被測試件的大小選擇相應的壓力噸位數。
3、時間控制：通過時間繼電器控制時間，達到一定壓力后自動卸壓。
4、工作介質：水。
5、可根據客戶需求配置數據采集系統
五、型號選擇
產品名稱 |
防爆電器電機外殼水壓試驗機 |
產品型號 |
SMT_WK_30,SMT_WK_50,SMT_WK_100,SMT_WK_150.SMT_WK_200,(注：后邊數字代表壓力值) |
基本原理 |
由高壓液壓站提供夾緊動力,將被測件夾住,然后水壓試驗機提供液體壓力, |
性能參數 |
試驗壓力 |
0~2.0MPa（壓力可選） |
控壓精度 |
試驗壓力值上限的+2％，下限的-1％ |
壓力值分辨率 |
0.01MPa |
壓力傳感器 |
試驗壓力采樣頻率1秒 |
試驗介質 |
水 |
壓力控制方式 |
液壓驅動 |
操作方式 |
手動控制 ，電腦控制 |
試驗標準 |
GB_3836[1].2-2000 |
時間控制 |
自動保壓，試驗完畢自動卸壓 |
試樣安裝方式 |
高壓水套，自動提升，無需人力 |
適用范圍 |

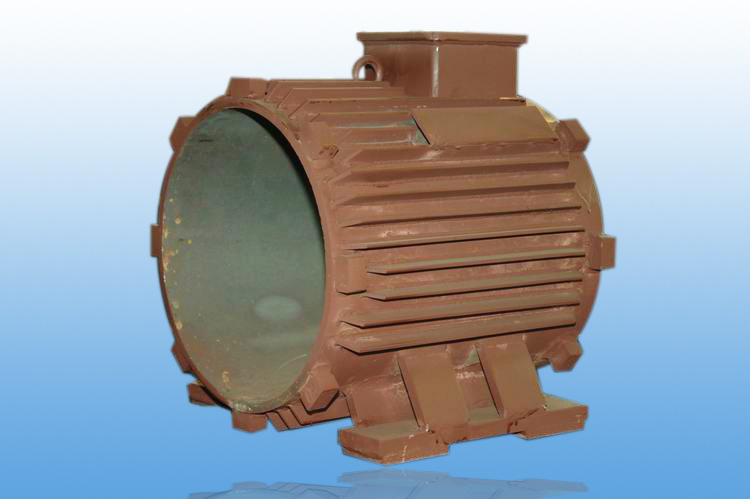

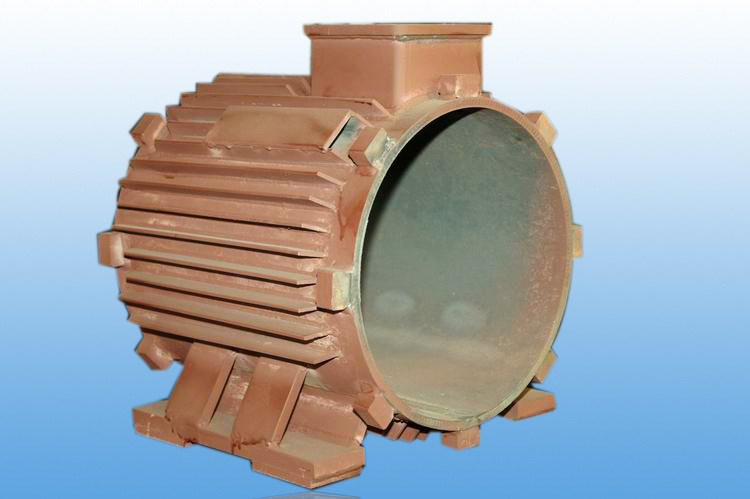

防爆電機外殼/電機端蓋 |
|
