一、應用范圍 ???????
濟南思明特開發的連接器海底模擬試驗機是專門針對連接器及其配件的海底、水下模擬試驗設計制造的產品。專業定制的模擬艙模擬深度可以自由調節，在計算機系統軟件的控制下可實現全測試過程的壓力曲線采集，并可根據測試要求增壓拉伸力試驗、密封試驗等

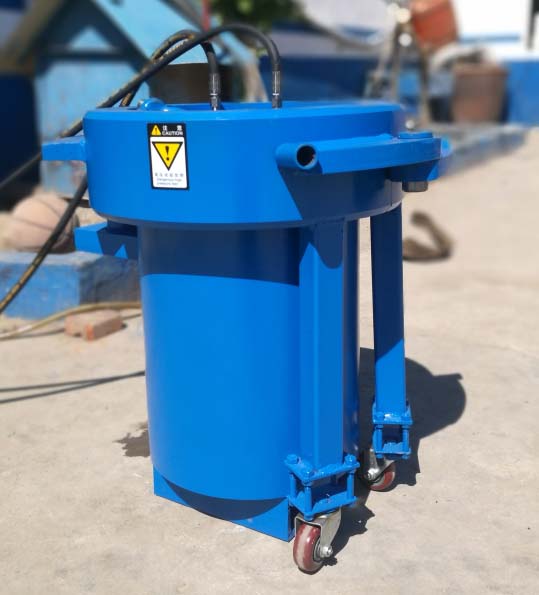

模擬倉：
二、設備構成
1.連接器海底模擬試驗機：有普通配置產品和電腦配置產品可供選擇。電腦配置產品可以設定要測試的水深參數自動控制，可以實時采集水壓水深曲線、打印試驗報告。針對深海底模擬測試專門設計制造的單行程增壓機，可解決傳統高壓增壓設備增壓不穩的問題，整個增壓過程平穩增壓，可實現整個增壓過程的線性壓力輸出。
2.模擬艙：可以承受高壓水壓，艙體尺寸可以根據試驗件大小定制，低壓艙可以根據需要選擇透明樣式，便于試驗時觀察試驗件的情況。艙體內部可根據需要增壓拉拔裝置，并有效控制拉力大小，可測試在一定外部拉力下的密封測試效果。針對高壓大體積模擬倉的場合，專門研發的自動開蓋裝夾系統，可方便進行裝件、裝夾等操作，大大節約人力，使用方便快捷。
2、技術先進，結構設計合理，安全可靠。
3、自動數據采集、可以存儲采集數據，便于以后檢索。
1、驅動氣壓范圍：0.1-0.69 Mpa；且輸出壓力和驅動氣壓成正比。
2、最大耗氣量：1Nm3/min。
3、壓力測試深度：0—800米，根據客戶實際需求，選擇相對應的深度。（需要更高深度的水下滲漏試驗，可以電話咨詢定制）。
五、型號選擇
產品名稱 |
連接器海底模擬試驗機 |
產品型號 |
SMT_HDX_10 SMT_HDX_20
SMT_HDX_50 SMT_HDX_100
SMT_HDX_500 SMT_HDX_800 (注：后邊數字代表水下深度) |
基本原理 |
根據需要的水下模擬試驗深度，選擇想對應的試驗壓力，通過手動閥門或電腦控制進行壓力的調節。 |
性能參數 |
試驗水下深度 |
0~800米（試驗深度可選） |
控壓精度 |
試驗壓力值上限的+2％，下限的-1％ |
壓力值分辨率 |
0.01MPa |
壓力傳感器 |
試驗壓力采樣頻率1秒 |
試驗介質 |
水 |
壓力控制方式 |
氣壓驅動或電機驅動 |
操作方式 |
手動控制 ，電腦控制 |
試樣數量 |
1路控制試驗壓力和試驗時間 （路數可選） |
控溫精度 |
最大偏差±2℃ （溫度可選） |
適用范圍 |
電纜、連接器等的水下模擬試驗 |
相關產品：
單行程增壓機
一、應用范圍
思明特單行程增壓機、單行程增壓泵是針對需要高壓穩壓增壓、測試等場合專門設計制造的產品。單行程增壓泵泵體采用單柱塞結構，增壓部分行程長，單次出水量大，增壓平穩，可精確控制增壓速率，整個增壓過程無換向，解決了傳統活塞式增壓機活塞換向時壓力不穩等問題。
1、采用變頻電機提供動力，可通過電腦軟件等智能控制增壓速率。
2、技術先進，結構設計合理。
2、體積小、重量輕、攜帶方便，可以隨意移動。
2、使用簡單，可根據現場工況要求采用不同的控制方式。
3、所有承壓零件都采用國際知名品牌的標準零件，無任何焊接連接，方便拆卸，安全系數高，壽命長、便于維護。
1、變頻電機電壓220V/380V,50HZ。
2、根據增壓要求配置不同功率電機。
3、壓力測試范圍：0—30Mpa，根據客戶實際需求，選擇相對應的壓力。
|
|
