5.3.4 撓曲疲勞試驗
5.3.4.1 試驗設備

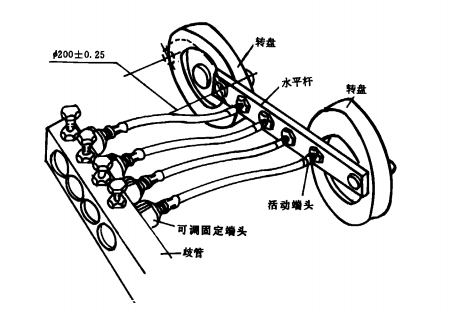

試驗設備見圖 。該設備經過了動平衡，它包括 ：
a)活動端頭 ，軟管此端的接頭由一水平桿封閉其開 口。水平桿支承在兩只垂直安裝的轉盤上，水平
桿的安裝端與轉盤中心相距 l00mm，轉盤的邊緣是在同一垂直平面內，
b)可調固定端頭，此端頭上裝有軟管接頭的開 口，平行于活動端頭并與轉盤的中心在同一水平面
內；GB 16897一 1997
c)一只時間顯示器，
d）一個聯 通開 口管接 頭 的水 壓源 。
5.3.4.2 試驗準備
a)拆掉外部的附件 ．即護套、防機械損傷環、安裝支架、日期環帶和彈贊護套 ；
b)測量軟管總成的 自由長度 ；
。）將軟管總成安裝在撓曲疲勞機上，其松弛童應符合該規格的被試軟管在表 3中規定的數值 ，并
測量平行于轉動盤軸線的投影長度 。
5.3-4.3 試驗程序
a)供給 1 620kPa的水壓，并從系統中排出所有氣體；
b)驅動活動端 ，使其 以 800r/min的速率旋轉；
c）檢查并記錄軟管是否損壞。
